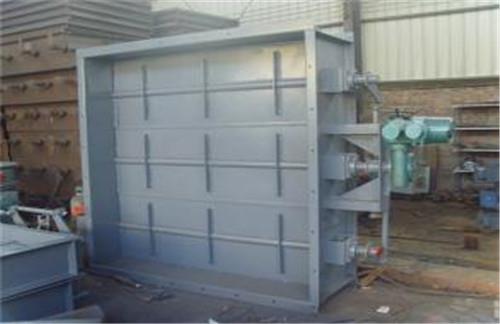

不锈钢方风门最高工作温度≤400°C。方风门的结构主要特点方风门是风门中的一种,方风门用于对某一管路介质全部流通或截断或介质流量的控制。它有单轴、双轴、三轴、四轴和五轴等五种形式,规格有300×400~2400~2000等66种,
不锈钢方风门按控制方式分为电动风门和手动风门按风门轴数分为单轴、双轴、三轴、四轴和五轴五种按公称通径分有66个规格供客户选用各种类型的方风门主要技术参数如下:单轴方风门(DD4201~DD4212)双轴方门(DD4213~DD4228)三轴方风门(DD4229~DD4242)四轴方风门(DD42243~DD4256)五轴方风门(DD4257~DD4266)
方风门规格中的尺寸为管道外部截面尺寸,叶片长度L方向为水平面内尺寸相邻叶片平行启闭。产品规格有300×400-2400×2000等66种,使用介质温度不得超过400。风门的位置可水平布置或垂直布置。圆风门外壳的突出部分及方风门主轴前轴承的轴承颈上,供装设蜗轮箱用。
不锈钢方风门在全闭状态下的泄漏率≤3%;工作压力≤50kPa;工作温度≤400℃.风门订货时,应提供以下使用工况参数:工作压力(P):Pa;工作温度(t):℃;工作介质;挡板在管道中的用途、位置及出轴方向;操作要求风门制造厂应提供以下数据:挡板在全开状态下的阻力系数;挡板在全闭状态下的泄漏率;挡板的驱动力矩;气动操作挡板的空气参数及耗气量。
