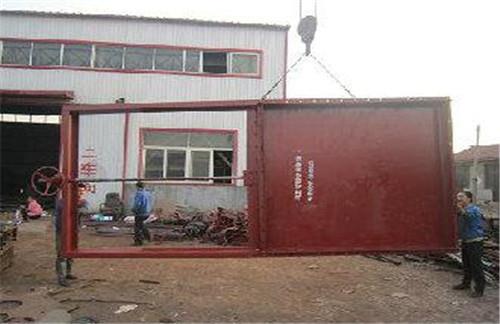

气动插板式隔绝门标准
编辑:孟村回族自治县科正管道制造有限公司   时间:2019-08-07

气动插板式隔绝门标准,插板式隔绝门一般安装于磨煤机一次冷风入口是制造用于磨煤机一次冷风入口,一次风机及送风机出口等风压高的冷风管道中及引风机、除尘器烟气出入口等风压低的烟气管道中,起切断介质流动的功能。该风门吸取国外有关技术研制而成,框架采用型钢焊接结构,门板为不锈钢、方钢复合不变形制作,对于灰尘较多的管道设有刮板除灰装置及除尘箱。具有启闭灵活,无卡阻、密封严密等特点。




气动插板式隔绝门驱动方式有电动、气动、手动等方式。气动插板式隔绝门的主要技术参数:最高设计压力:2000mmH2O 2、最高设计温度:≤250℃3、泄漏量:≤1‰气动插板式隔绝门的尺寸范围:圆形DN200~DN2500方形200×200~3000×3000气动插板式隔绝门用户订货须提供如下参数:安装位置、工作压力、工作温度、介质类型、要求的风门厚度、驱动方式及全行程时间、管道截面尺寸等。供货范围:本体、驱动装置、控制部分。





气动插板式隔绝门的插板开启后位于另一侧密闭的检修室内。6. 气缸设置在风道外侧,且便于维护保养。气缸活塞杆伸出门框处设计有专门的密封座,无外泄漏。7.双插板式气动隔绝门插板开启或关闭通过插板上的导轮或滚轮限制在轨导内运行,采用优化设计方案,插板移动平稳可*。8. 双插板式隔绝门可以远距离操作或程序控制,有利于实现流程自动化。9. 气动隔绝门的气动装置采用外置式限位行程开关。气缸与隔绝门安装调试后出厂。出厂前已对气动隔绝门上的外置式限位开关进行调整到位,用户只需通入电源和气源即能使气动隔绝门正常动作。10. 双插板式气动隔绝门与管道的连接方式,有法兰螺栓连接、插入反法兰焊连接或直接对焊连接。
