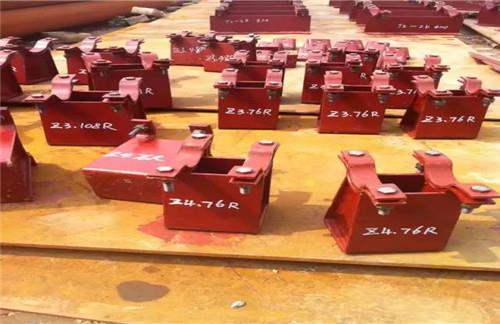

汽水管道滑动支座供应商信赖推荐值得信赖。滑动支座介绍:滑动支座系列产品适用于传输各类介质(汽、水、气、油等)的有热位移设计的各种管道、容器、设备等支架座。 滑动支座产品系列按管道形式分为三个大类:水平型管道滑动支座、弯头型管道滑动支座、立管型滑动支座。
水平型管道滑动支座根据管径和荷载分为丁字型(T型)、方型(F型)、马鞍型(M型)三个级别,每个级别根据安装形式分为焊接型(H)和管夹型(G)两种。 弯头型管道滑动支座根据管径和荷载分为圆管型(RP型)、弯头型(RR型)、方管型(RF型)三个级别。立管型滑动支座根据管径和荷载分为立管丁字型(LT型)、立管方型(LF型)两个级别。每个类别设置了轴向滑动(Z)、双向滑动管托(S)、导向滑动管托(D)、双导向滑动(SD)四个品类。
滑动支座的高度 本系列产品按管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。若管道无保温,管中心高度可选H1,如果有保温,温度在400℃以下,管中心高度可选H2,温度在400℃--600℃,管中心高度可选H3 。立管型若管道无保温,两支座中心距离可选H1,如果有保温,温度在400℃以下,两支座中心距离可选H2,温度在400℃--600℃,两支座中心距离可选H3。T型滑动支座产品型号: HWT-HZI-DnX-H HWT-HSI-DnX-Y-H,HWT-HDI-DnX-H HWT-HSDI-DnX-H, HWT-GZI-DnX-H HWT-GSI-DnX-Y-H, HWT-GDI-DnX-H HWT-GSDI-DnX-H 适用条件:通径:Dn25mm----100mm 承载:630N----3070N 轴向位移范围:≤400mm
