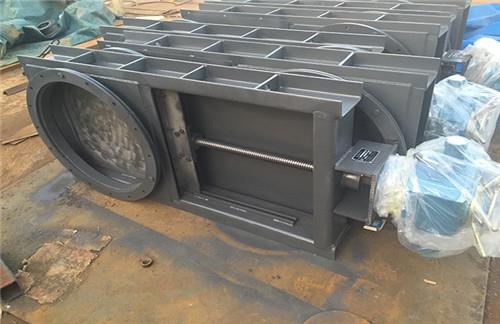

插板式隔绝门和气动插板式隔绝门是锅炉的重要轴助设备,安装于火力发电
道上需要关断隔绝的场合。技术参数:1、AXB为矩形的长X宽(也可为圆形等各种规格的风道,由用户确定),C一风门高度:一般为600mm2、介质:冷、热风3、最高工作温度≤400°C4、最高工作压力≤50kPa5、动力源:交流380V(或压缩空气0.5MPa~0.8MPa)二、供货范围每台隔绝门包括本体1件,启闭电动装置(启闭气缸)1套,锁紧电动装置(镜控制桓1个。
该系列插板式隔绝门按矩形管道公称通径规格确定,编制规格暂定为10式隔绝门按矩形管道公称通径规格确定,编制规格哲定为8个,系列外的规格可按特货。用户选用订货时提供如下数据1、风道尺寸规格及布置型式2、介质压力3、工作温度4、启闭时间5、锁紧时间6、门板开启方向7、操作要求。
插板式隔绝门的插板组装后进行整体退火处理,并对插板的密封面和门座的密封面进行车铣切屑加工。确保插板表面具有较高的平面度要求,保证关断严密无泄漏。经过热处理和切屑加工的插板表面安装有环形的封闭状密封盘根条。密封盘根条高度可以根据插板锁紧时密封面接触不均匀间隙进行微量调整,直至密封严密无泄漏。隔绝门插板关断后无内泄漏,设计传动兼锁紧机构动作对插板进行锁紧实现隔绝门关断零泄漏。
