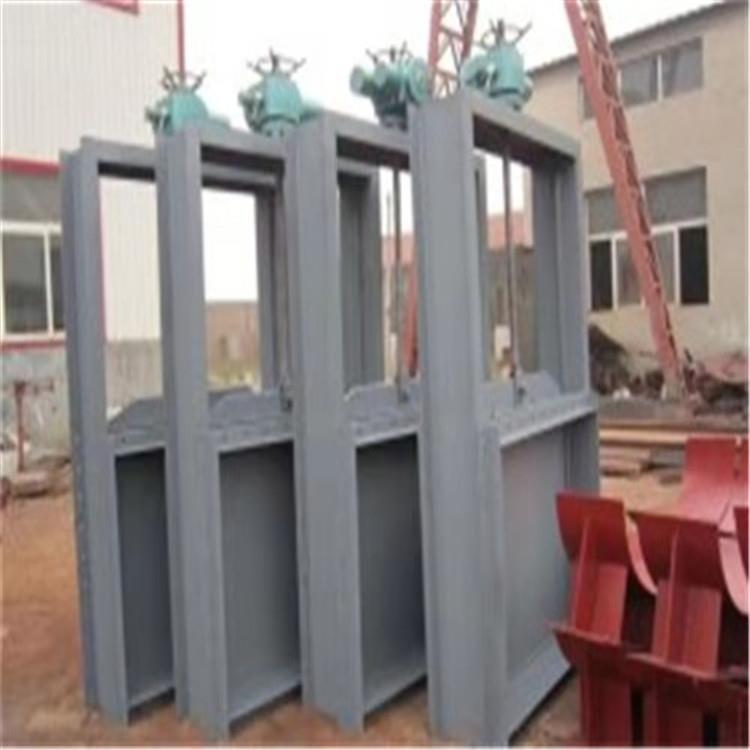

电动插板式隔绝门是锅炉的重要辅助设备,安装与火力发电厂锅炉冷、热风道需要关断隔绝的场合。该系列电动插板式隔绝门按矩形管道公称通径规格确定,编制规格定为10个,系列外的规格可按特殊规格制造供货。电动插板式隔绝门主要由门框、门座、门板、密封装置、启闭机构、锁紧机构、电动装置等部分组成。
门框、门座和门板均采用型腔结构,整体热处理后精加工成形确保设备无热变形,专用密封装置确保门板前后无内漏轴颈处无外漏,从而实现真正意义上的密封。1.插板式电动隔绝门插板的启闭驱动机构、锁紧机构单独设计。关断风道时,启闭电动装置驱动插板作关向运动,关断风道。然后,运行锁紧电动装置驱动锁紧凸轮机构动作而锁紧插板,隔绝风道内介质流动。开启风道时,动作次序则相反。先松开锁紧电动装置,使锁紧凸轮脱离松开插板,然后再运行启闭电动装置抽出插板。
